您当前的位置： 首页 » 供应产品 » ZD-G2124 换热器垫片
 点击图片查看原图 |
|
| 产品： |
浏览次数：181ZD-G2124 换热器垫片 |
| 品牌： |
dongde |
| 单价： |
面议 |
| 最小起订量： |
1 片 |
| 供货总量： |
1000 片 |
| 发货期限： |
自买家付款之日起 3 天内发货 |
| 有效期至： |
长期有效 |
| 最后更新： |
2022-12-12 14:33 |
| |
询价 |
|

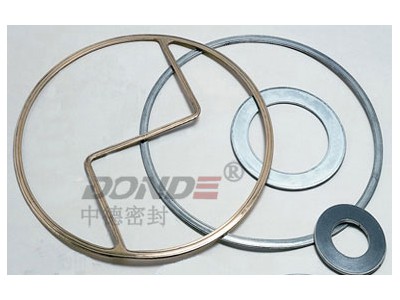

换热器垫片
ZD-G2124管壳式换热器垫片一般分为管箱垫片，浮头垫片，管箱侧垫片，外头盖垫片和头盖垫片等几种，根据不同管程有不同的垫片形式，多管程的一般需要在垫片内圈上带不同形式的筋条（附图）。常用的管壳式换热器垫片有耐油石棉橡胶垫片，无石棉垫片，石墨复合垫片，金属缠绕垫片，金属包覆垫片，金属齿形垫片，金属波齿复合垫片等几种。不同形式的换热器垫片有不同的使用性能特点，其耐温，耐介质以及承载压力性能都大不相同，所以换热器垫片的选用应依据设计图纸的要求，不得随意改动，包括垫片型式、材质。如设计图纸中要求管箱、浮头垫片有分程筋条时要求垫片整体加工的必须按要求生产。
换热器垫片性能特点：
1.具有与包覆金属相同的耐腐蚀性能和相近的耐热性，
2.非金属柔性填充材料使垫片能在较低的压紧力下达到较好的密封效果。
3.可以根据不同的要求变换筋条的结构和形式.保证在不同工况下密封效果z佳.满足各种热交换器管箱和非圆形压力容器密封的需要。
4.在温度和压力交变的工况下.使用效果突出,
换热器垫片应用范围：管壳式换热器管箱垫片，浮头垫片，管箱侧垫片外头盖垫片和头盖垫片等
|
|
管壳式换热器垫片主要结构形式：
|
|
管壳式换热器垫片选型
（GB 151-1999 ，附录H 垫片）
|
|
介质
|
法兰公称压力Mpa
|
介质温度℃
|
法兰密封面形式
|
垫片名称
|
垫片材料或牌号
|
|
烃类化合物 （烷烃、芳香烃、环烷烃、烯烃）氢气和有机溶剂（甲醇、乙醇、酚、糖醛、氨）
|
≤1.6
|
≤200
|
平面，凹凸面，榫槽面
|
耐油石棉橡胶垫
|
耐油石棉橡胶板
|
|
201-300
|
缠绕垫片
|
不锈钢带，石棉或石墨
|
|
2.5
|
≤200
|
耐油石棉橡胶垫
|
耐油石棉橡胶板
|
|
4.0 6.4
|
≤200
|
缠绕垫片
|
不锈钢带，石棉或石墨
|
|
2.5 4.0 6.4
|
201-450
|
金属包石棉橡胶垫
|
金属薄板，石棉或石墨复合板
|
|
2.5 4.0 6.4
|
451-600
|
缠绕垫片
|
不锈钢带，石棉或石墨
|
|
≤35.0
|
≤200
|
平面
|
平垫
|
铝，紫铜
|
|
≤450
|
凹凸面
|
金属齿形垫片
|
10#
|
|
451-550
|
不锈钢304,316
|
|
≤450
|
梯形槽
|
椭圆垫或八角垫
|
10#
|
|
451-550
|
不锈钢
|
|
≤200
|
锥面
|
透镜垫
|
20#
|
|
≤475
|
10MoWVNB
|
|
水、盐、空气、 煤气、蒸汽、液碱、惰性气体
|
1.5
|
≤200
|
平面，凹凸面
|
石棉橡胶垫
|
XB200石棉橡胶板
|
|
4.0
|
≤350
|
XB350石棉橡胶板
|
|
6.4
|
≤450
|
XB450石棉橡胶板
|
|
4.0 6.4
|
≤450
|
凹凸面
|
金属缠绕垫
|
不锈钢带，石棉或石墨
|
|
金属包石棉橡胶垫
|
金属薄板，石棉或石墨复合板
|
|
10.0
|
≤450
|
梯形槽
|
椭圆垫或八角垫
|
10#，不锈钢
|
注：1.苯对耐油石棉橡胶垫片的丁晴橡胶有溶解作用。故PN＜2.5MPa
2.温度小于或等于200℃的苯介质也应选用金属缠绕垫片
3.浮头等内部用连接的垫片，不宜选用非金属软垫片
4.易燃，易爆，有毒，渗透性强的介质宜选用缠绕垫片或金属包覆垫片
|
|
|
SHS 01009-2004 《管壳式换热器维护检修规程》<密封垫片选用表>
|
|
介质
|
法兰公称压力Mpa
|
介质温度℃
|
法兰密封面形式
|
垫片名称
|
垫片材料或牌号
|
|
烃类化合物 （烷烃、芳香烃、环烷烃、烯烃）氢气和有机溶剂（甲醇、乙醇、酚、糖醛、氨）
|
P≤1.6
|
≤200
|
平面
|
耐油石棉橡胶垫
|
耐油石棉橡胶板
|
|
≤600
|
平面，凹凸面
|
缠绕垫片，高强石墨垫，波齿复合垫
|
金属带，柔性石墨304，316L，0Cr13
|
|
P≤4.0
|
≤200
|
平面
|
耐油石棉橡胶垫
|
耐油石棉橡胶板
|
|
201-450
|
凹凸面，榫槽面
|
缠绕垫片，高强石墨垫，波齿复合垫
|
金属带，柔性石墨304，316L，0Cr13
|
|
451-600
|
缠绕垫片，波齿复合垫
|
金属带，柔性石墨304，0Cr13
|
|
4.0＜P≤6.4
|
≤200
|
缠绕垫片
|
金属带，柔性石墨304，316L，0Cr13
|
|
201-450
|
缠绕垫片，高强石墨垫，波齿复合垫
|
金属带，柔性石墨304，316L，0Cr13
|
|
451-600
|
缠绕垫片，波齿复合垫
|
金属带，柔性石墨304，316L，0Cr13
|
|
6.4＜P≤35
|
≤200
|
平面
|
平垫
|
铝 08
|
|
≤450
|
凹凸面，梯形槽
|
金属齿形垫，金属椭圆垫或金属八角垫
|
10#，柔性石墨
|
|
451-600
|
0Cr18Ni9,316L
|
|
≤200
|
锥面
|
透镜垫
|
10#
|
|
≤475
|
10MoWVNB
|
|
|
换热器垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，及其它标准。可提供圆型、方型等异型形状垫片，并可根据需要提供加筋条型管壳式换热器垫片。
国内相关标准：
GB 151-1999 《管壳式换热器》
JB/T 4704-2000 《非金属软垫片》
JB /T 4705-2000 《缠绕垫片》
JB/T 4706-2000 《金属包垫片》
JB/T 4707～-2000 《压力容器法兰》
JB/T 4720-1992|管壳式换热器用非金属垫片
JB/T 4719-1992|管壳式换热器用缠绕垫片
JB/T 4718-1992|管壳式换热器用金属包垫片
|
|
